HXGN □ -12(SF6) 單元式交流金屬封閉環網開關設備 ( 以下簡稱環網柜 ) 是我們?cè)谝M(jìn)國外先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一代高壓電器產品。各項技術性能指標全 IEC62271-200:2003 和 GB3906 標準。
環網柜的主開關、操作機構及元器件采用 ABB 公司原裝件或采用進口部件國內組裝生產的 SFL-12/24 型開關設備，也可根據用戶需要配裝 ABB 公司原裝 HAD/US 型 SF6。 斷路器或 VD4-S 型真空斷路器。 其操作方式分為動、電動兩種。柜體經數控機床加工后鉚接而成，防護等級達到 IP3X，并有可靠的機械聯鎖和防誤操作功能。本產品具有體積小、重量輕、外型美觀、操作簡便、長壽命、高參數、無污染、少維護等極具顯著的特點。
HXGN □ -12 (SF6) 單元式交流金屬封閉環網開關設備， 適用于交 50Hz、12kV 的電力網絡中，作為電能的接受和分配之用。柜內主開關為 SF6 開關。
環境溫度：上限 +40℃，下限 -25℃；
海拔高度：海拔高度不超過 2000m；
相對溫度：日平均值不大于 95％；月平均值不大于 90％；
周?chē)h(huán)境：周?chē)諝獠皇芨g氣體或可燃性氣體、水蒸氣等明顯污染；
無經常性的劇烈振動。
環網柜體采用 2mm 厚敷鋁鋅板 ( 或冷軋板噴塑后 ) 鉚接成型，柜后設有二處壓力釋放孔，其一是針對電纜室，另一個針對負荷開關 / 母線室。此結構能夠最大限地保障人身安裝和運行設備的可靠。

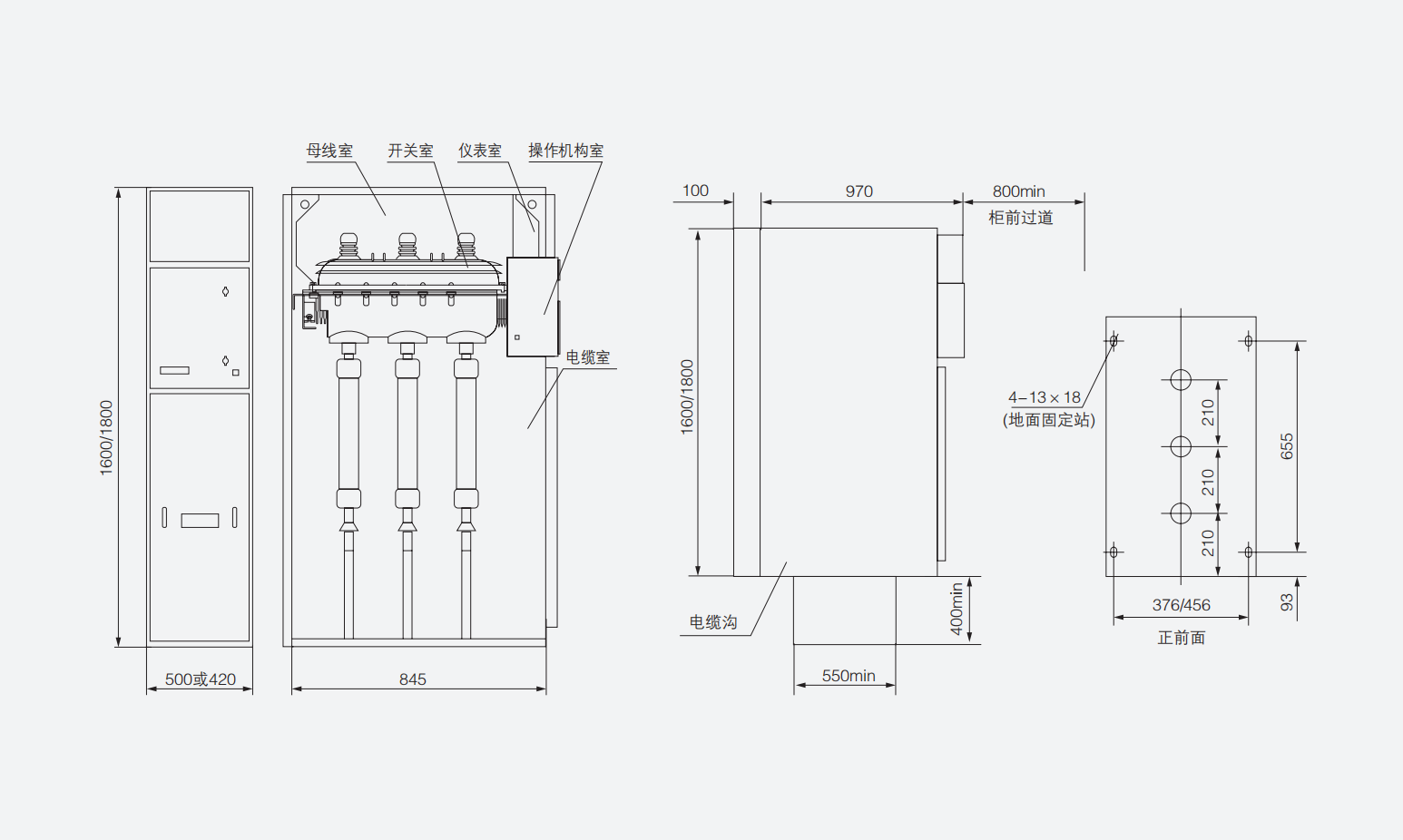

各間隔小室：母線室位于柜的頂部并連接相鄰開關柜。負荷開關是獨立單元，內部充以 SF6 氣體。電纜室大約 75％空間是用于電纜連接、熔斷器、接地開關和 CT、PT 安裝。小室包含操作機構和機構聯鎖以及位置指示、輔助接點、脫扣線圈、帶電顯示器和聯鎖。繼電器箱在柜的頂部，是可選的。小室用來安裝特殊的裝置諸如儀表、繼電器和馬達單元。一個斷路器 (SF6 或真空 ) 能置于負荷開關之下方。
壓力釋放：上面是用于釋放母線和負荷開關室內部電弧事故時產生的氣體壓力。下面是用于釋放電纜小室內部電弧事故時產生的氣體壓力。
